装配式预应力UHPC幕墙板
产品内容介绍
本产品为我司自有知识产权产品：
专利受理号：202310475181.2和202310858575.6
产品执行标准：
《装配式混凝土幕墙板技术条件》GB/T 40715-2021
《建筑幕墙耐撞击性能分级及检测方法》GB∕T 38264-2019
《建筑幕墙》GB/T 21086-2007
《混凝土结构试验方法标准》 GB/T 50152-2012
本产品特点及优势：
无需背附钢架：
采用公司研发的专利技术，在无需背附钢架的前提下，单块尺寸可以达宽1500mm，长4000-6000mm,能满足大部分建筑单层楼无分块幕墙设计要求。
优异的抗风载能力：
板块的抗风压性能>7.5KPa, 相应的板块扰度小于跨度的1/250，优异的抗风载能力使得板块能应用于绝大部分的建筑外立面场景。

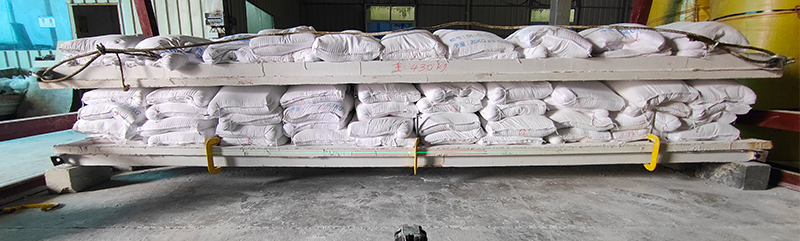

正风压方向加载

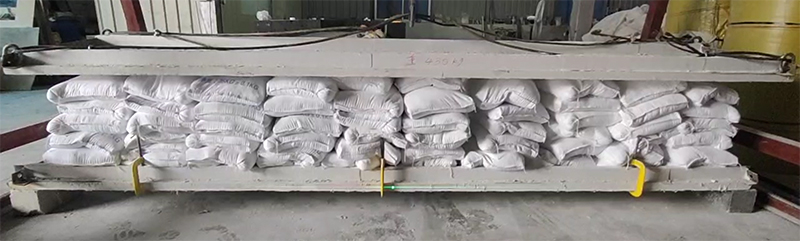

负风压方向加载
优异的耐撞击性能：
满足幕墙板块3级及以上的撞击能量要求，特别是耐硬物冲击性能，可以承受高于标准10倍以上的冲击能量，参考相关标准为：《建筑幕墙耐撞击性能分级及检测方法》GB∕T38264-2019。优异的耐撞击性能带来的是建筑维护构件的高安全性能，保障建筑物内部人员和财产的安全。

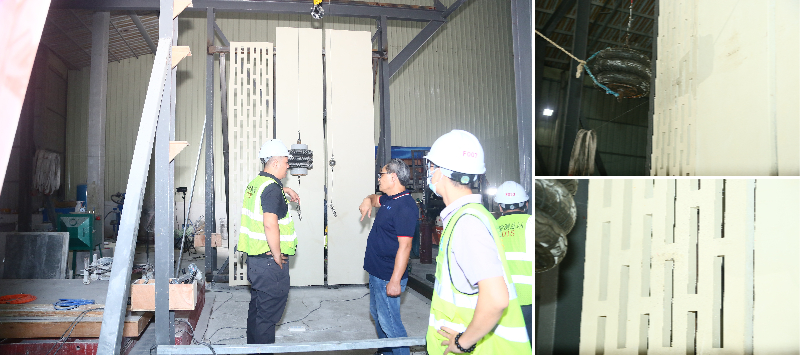

50kg重物撞击，降落高度1800mm, 撞击能量882J
撞击后检查板块无破碎、开裂和脱落

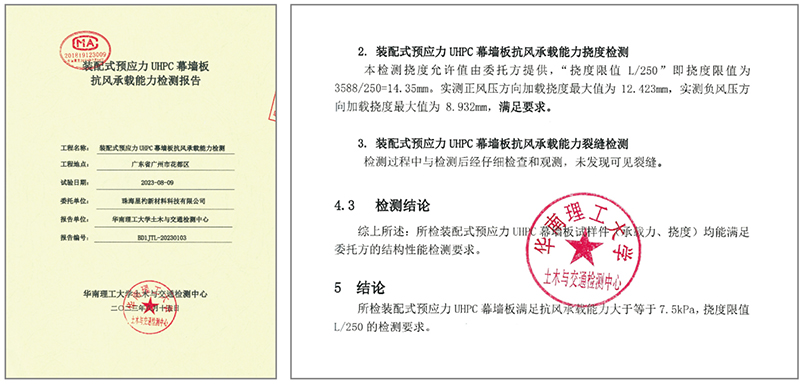

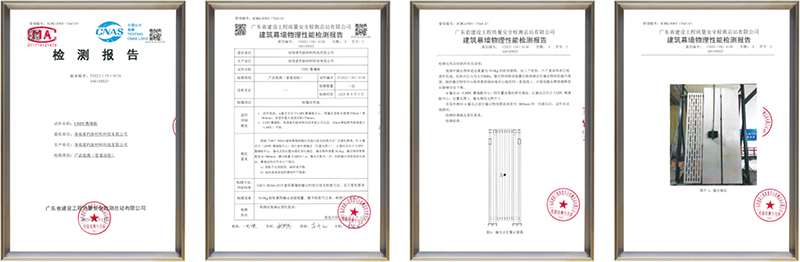

检测报告
优异的气密性和水密性：
采用单元式幕墙设计理念，竖向侧面多道胶条防水体系，采用等压舱防水，横向设计集水槽和泄水孔来排水，并设置防水胶条挡水。整个幕墙板具有独立的水密性和气密封，满足建筑幕墙水密性和气密封的要求，无需在UHPC板背面再设置一道独立的铝板或者镀锌钢板作为防水板。

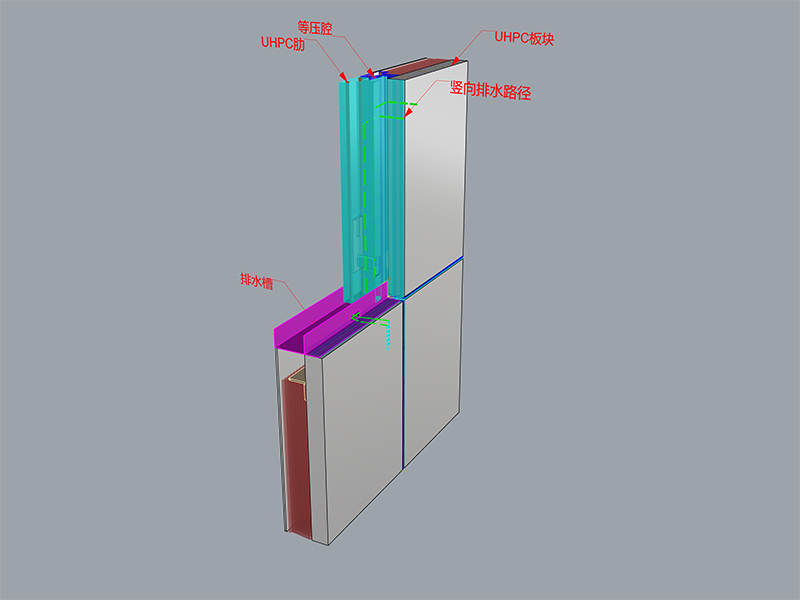

UHPC幕墙板排水三维示意图

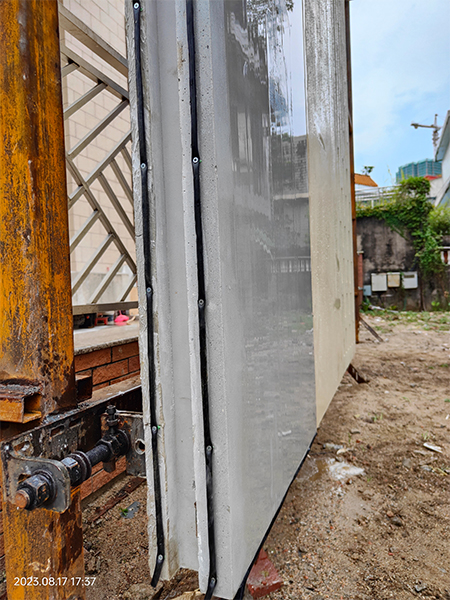

UHPC幕墙板侧面断面实物照片
优异的保温、隔热性能及隔声性能:
装配式UHPC板+后置保温岩棉的体系，无热桥现象，满足了建筑幕墙的保温、隔热要求，导热系数<0.1W/m.K，优异的保温、隔热性能满足建筑使用中的低碳要求。幕墙空气声隔声性能，RWij≥50dB ，达到建筑幕墙空气声隔声性能分级标准的最高级，满足作为高要求住宅分户墙的空气声隔声要求，可以直接使用在建筑的幕墙和建筑内部的分户墙位置。厚度50mm岩棉+UHPC面板组合的降噪系数NRC可以达到0.9以上，隔声性能优于一般轻质隔墙板。

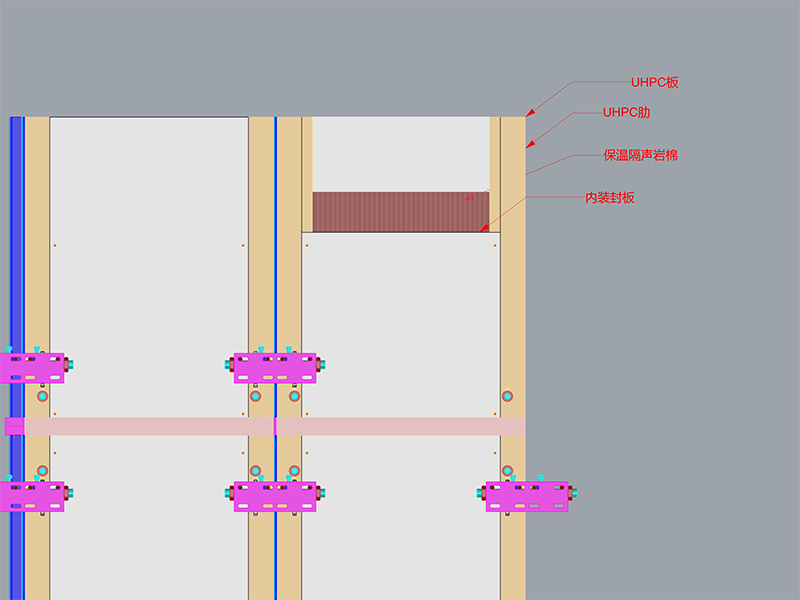

UHPC幕墙板保温、隔热及内墙一体示意图

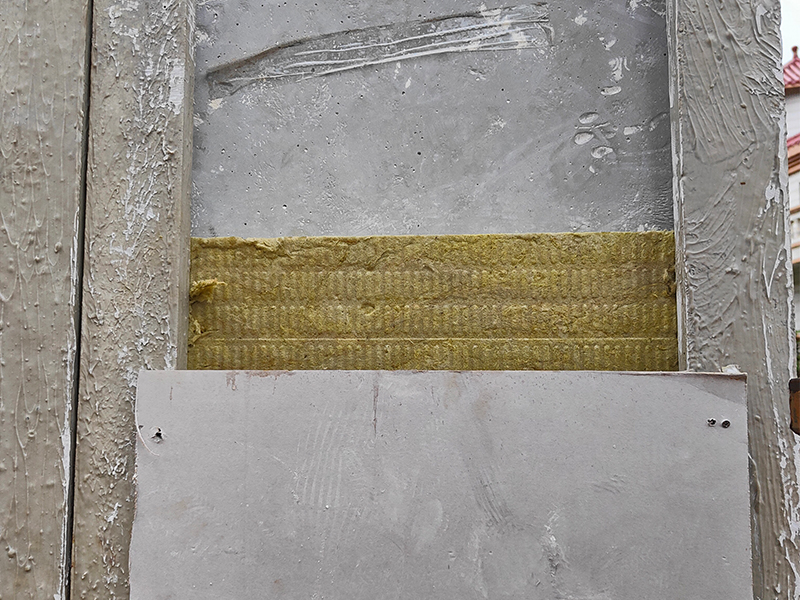

UHPC幕墙板保温、隔热及内墙一体实物图片
优异的安全性能：
通过优化设计，让板块承受的面荷载通过板块传递到预埋在UHPC板内的钢丝上，再由钢丝传递到板块两端与钢丝连接的预埋套筒上，然后通过套筒传递到背面的加强肋及板块的四个U型安装挂耳上，安装挂耳通过连接件与主体结构直接连接。这样的设计极大的增强了板块的安全性，保证了板块即使遭受超过设计预见的突发冲击，也能让板块与主体结构直接保持直接的连接，在板块破坏后，预埋的钢丝充当安全绳的角色，使得UHPC板块牢固的和主体结构连接，不会坠落。UHPC板块内部的纤维，使得板块即使破坏也不会出现脆性破坏，保证了板块的整体性。
UHPC幕墙板钢丝、板块、连接件一体示意图

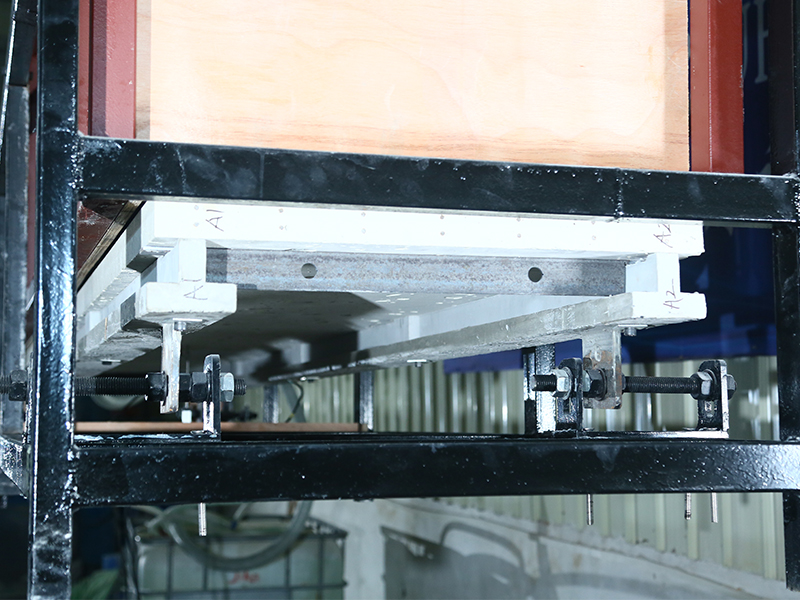

UHPC幕墙板钢丝、板块、连接件一体实物图
优异的表面效果：
我们采用自行研发的搅拌、浇筑设备，板块一体浇筑，面层肉眼无可见的纤维和气孔，可以直接水磨和喷砂，表面肌理真实耐久。无需在板块表层做颜色涂层处理。应用我们自行研发UHPC混合料，能够生产出多种颜色和多种效果的UHPC板，充分发挥UHPC优异的装饰效果，满足设计师和客户的设计要求。
标准颜色

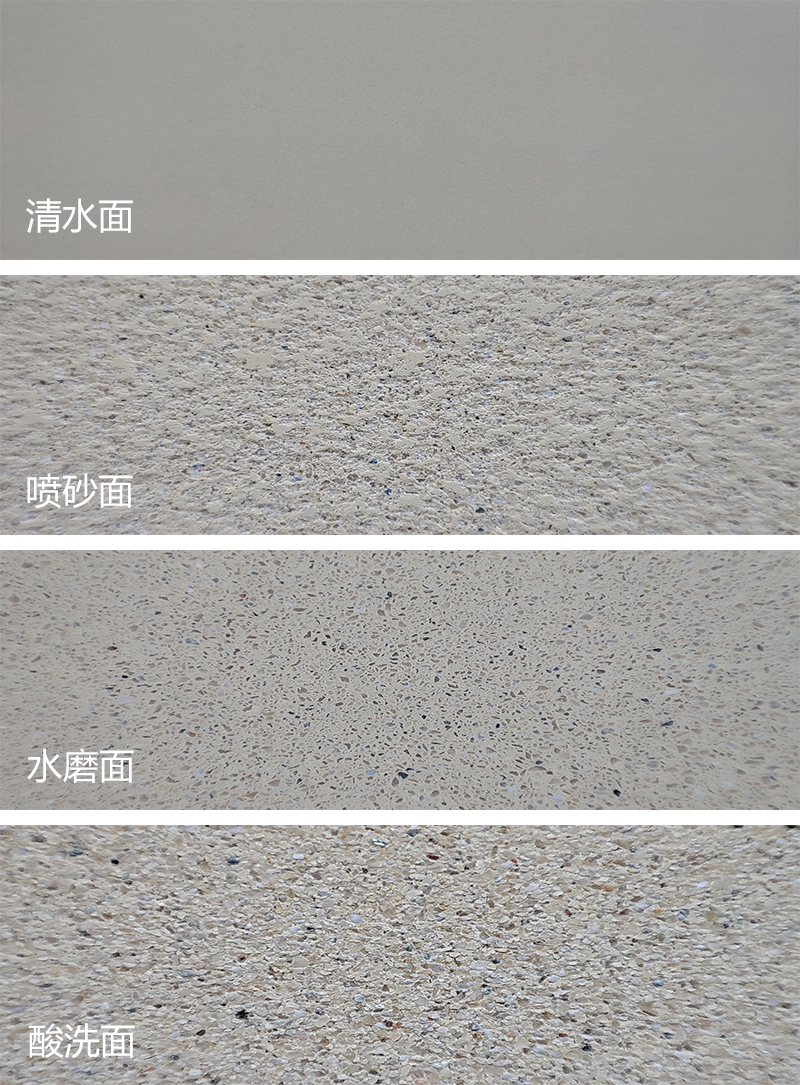

标准表面效果
